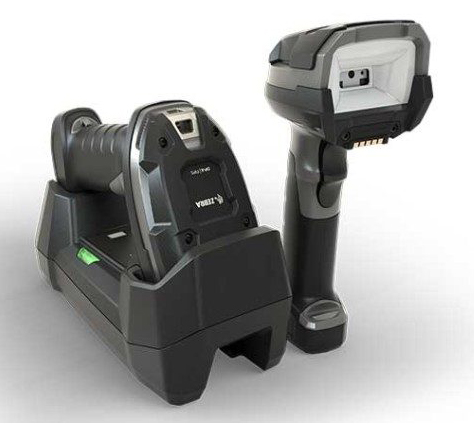

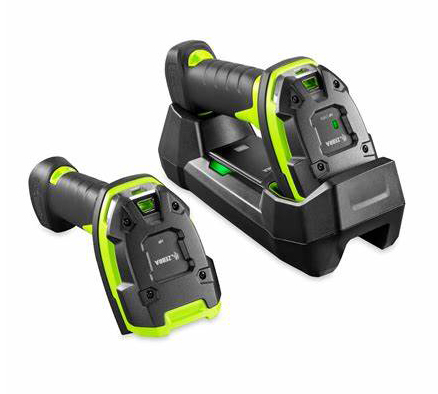

DS3608/3678DS3608/3678在惡劣的環境中表現依然出色

可采集直接部件標識、一維/二維以及寬一維紙質條碼

Zebra的PRZM智能成像技術可以掃描幾乎各種類型的直接部件標識(DPM)，包括激光蝕刻、油墨標記、化學蝕刻、噴墨塑模、涂覆、熱噴涂和點刻。同一掃描器幾乎可以采集標簽上印刷的各種條碼，包括破損、臟污、印刷質量不佳或包裝薄膜下的條碼，以及揀選單、紙箱標簽和裝箱上的 4 英寸寬一維條碼。這種雙重功能可以幫助您在生產線上使用同樣的掃描器進行端到端的跟蹤和追溯，也可以應用在整個車間和倉庫。

DS3608/3678設計更加堅固耐用

DS3608-DPA/DS3678-DPA可滿足嚴苛環境中的使用需求，具備更高的跌落、翻滾和密封規格。該款掃描器可經受從 10 ft./3 m 跌落到混凝土地面的沖擊，從3.3 ft./1.0 m 處翻滾7500 次。DS3608-DPA/DS3678-DPA具備 IP65/IP68 雙重防護密封等級，防塵，可耐受水流噴射，并可完全浸入水中。DS3608-DPA/DS3678-DPA可承受炎熱、寒冷和潮濕，可在室內、室外，以及冷庫里等幾乎各種環境中使用。

堅固型底座和充電接觸點設計經久耐用

DS3678-DPA 是提供 IP65 等級密封底座的掃描器。其工業充電接觸點可承受 250,000 次插入。Zebra 的 Connect+ 接觸技術使掃描器在使用壽命內充電可靠、減少觸點腐蝕。

DS3608/3678先進的照明系統

DS3608/3678條碼掃描器具有先進的照明功能，可提供在不同類型的表面采集標識所需要的多種照明效果——包括反光、不規則和曲面以及低或高對比度標識。內置漫射器能夠提供采集明亮和反光表面上印制的標識所需要的間接光。Zebra 的漫射器設計，還能為彎曲表面上的條碼邊緣提供額外照明，增強圖像便于解碼。還具有一種明亮的直光模式，可提供讀取不同表面上（包括富有挑戰性的拋光材料）低對比度條碼所需的亮光。

連接到您的工業以太網，無需使用第三方轉換器

Zebra的Network Connect for Automation在DS3608-DPA/DS3678-DPA掃描器和制造商的工業以太網之間建立了無縫連接，無需第三方轉換設備。該解決方案支持多種可編程邏輯控制器 (PLC) 供應商，包括支持羅克韋爾自動化的 EtherNet/IP、西門子的 PROFINET，以及 Modbus TCP 和標準 TCP/IP。通過簡化掃描器和 PLC 之間的連接，Network Connect 減少了漏洞點、提高了安全性并降低了復雜性。

DS3678條碼掃描器卓越的無線技術

充電一次可完成超過十萬次掃描

PowerPrecision+ 電池幫助實現卓越的電池電量和電源管理。每次充電后，工作人員可以使用更長時間，掃描更多物品。您還可以查看電池健康狀況相關數據，包括已消耗的充電周期、當前電池狀態、健康狀態指示器，從而判斷電池是否健康、是否可以充滿電或是否需要更換。

電池和 Bluetooth? 狀態一目了然

卓越的電池 “充電計量器” 和藍牙狀態 LED 使得監控電池電量和藍牙連接狀態變得更加輕松。

DS3678使用 AutoConfig 快速切換工作流程

由于掃描器設置是存儲在底座中的，您只需將 DS3678-DPA 與不同的底座配對，即可自動為新的主機應用程序配置掃描器。例如，您可以從生產線中取出掃描器，并將其用于貨運，而無需手動更改設置。

追蹤掃描器，防止工作流程中斷

使用虛擬圍欄，您可減輕對倉庫工作人員將掃描器遺留在貨盤上的擔心。當掃描器被帶離藍牙范圍之外或離開底座超出預定的時間，掃描器和底座均會向用戶發出警報。

DS3678利用Wi-Fi友好模式減少藍牙干擾

Zebra的Wi-Fi友好模式減少了藍牙設備可能會在 Wi-Fi 環境中產生的無線干擾。

DS3608/3678更出色的可管理性

ScanSpeed 分析工具有助于發現并更正有問題的條碼

Zebra 的 ScanSpeed Analytics 功能可提供不同采集條碼的詳細指標，使您能夠識別性能欠佳、會降低您的操作速度的條碼。

免費工具滿足您的管理需求

使用 123Scan，您可輕松創建配置條碼以進行掃描器編程。如果掃描器分布于不同地方，借助掃描器管理服務 (SMS)，您可以配置和更新插入主機的 DS3600-DPA 設備的固件，減少倉庫調試或用戶操作

及時了解掃描器不同方面的信息

logging agent 的遠程診斷功能可自動記錄掃描器資產信息、健康狀況和統計數據、配置設置和條形碼數據—為您提供事件驗證、區塊鏈跟蹤、試點站點 ROI 生成、故障排除和預測設備運行趨勢分析所需的信息。

DS3608/3678物理參數

尺寸	有線DS3608-DPA：7.3英寸長x3.0英寸寬x5.2英寸高/18.5cm長x7.7cm寬x13.2cm高 無線DS3678-DPA：7.3英寸長x3.0英寸寬x5.6英寸高18.5cm長x7.7cm寬x14.3cm高
重量	DS3608-DPA：10.72 oz./304 g,DS3678-DPA：14.18 oz./402 g
輸入電壓范圍	主機電源：下限 4.5 VDC，上限 5.5 VDC 外部電源：下限 11.4 VDC，上限 12.6 VDC
工作電流	DS3608-DPA（有線）：360 mA（RMS 典型值）
待機電流	DS3608-DPA（有線）：100 mA（RMS 典型值）
顏色	灰色和黑色
支持的主機接口	USB、RS232、鍵盤接口、工業以太網：EtherNet/IP、Profinet、Modbus、TCP 和標準 TCP/IP
電池	PowerPrecision+ 3100 毫安可充電鋰離子電池
用戶指示器	直接解碼指示器；LED；蜂鳴器；震動

DS3608/3678性能參數

充滿電的掃描次數	100,000+
圖像采集	基本圖像采集功能
照明	直接：兩 (2) 個暖白光 LED 燈；漫射：環狀紅色 634 nm LED
瞄準器	655 nm 激光
成像儀視域	水平：46°，垂直：30°
圖像傳感器	1,280 x 960 像素
打印對比度下限	反射差下限 15%
傾斜/俯仰/旋轉	偏移：± 60°,傾斜：± 60°,旋轉：± 360°

DS3678無線連接

藍牙無線通訊	Bluetooth Class 1，版本 4.0 (LE)，串行端口(SPP) 和 HID 配置文件
數據速率	經典藍牙：3 兆比特/秒（2.1 兆比特/秒）低功耗藍牙：1 兆比特/秒（0.27 兆比特/秒)
無線通訊范圍	室外直線視距：1 類：下限 300 ft. (100.0 m)；2 類：下限 30 ft. (10.0 m)

DS3608/3678解碼功能

一維	Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32 (Italian Pharma)
二維	PDF417、Micro PDF417、Composite Codes、TLC-39、Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、漢信碼 (Han Xin)、郵政編碼
IUID 支持	支持 IUID 解析，具備根據應用要求而讀取、區分 IUID 字段的能力

DS3608/3678解碼范圍（典型）

碼制/分辨率	近/遠
Code 39：3 密爾	0.5-4.7 英寸/1.3-11.9 cm
Code 39：5 密爾	0.2-5.6 英寸/0.5-14.2 cm
PDF417：6.6 密爾	0.1-4.0 英寸/0.3-10.2 cm
Datamatrix：5.0 密爾	1.2-2.9 英寸/3.0-7.4 cm
Datamatrix：10.0 密爾	0.1-4.9 英寸/0.3-12.5 cm
QR：10.0 密爾	0.1-4.8 英寸/0.3-12.2 cm
100% UPC：13.0 密爾	1.0-5.8 英寸/ 2.5-14.7 cm
Code 128：15.0 密爾	3.3-10.0 英寸/ 8.4-25.4 cm

DS3608/3678 EA3600 Network Connect工業以太網

支持的網絡協議	EtherNet/IP、Profinet、Modbus TCP、TCP/IP
認證	ODVA EtherNet/IP、PROFIBUS
標準	符合 IEEE 802.3af 標準
電源	12 VDC 或 24 VDC，1 安培
LED 指示燈	LED1 電源指示燈：綠/黃雙色LED燈；綠色：單元已通電并且正常；黃色：引導裝載程序中 LED2 鏈接狀態指示燈：PHY控制的黃色LED燈閃爍表示以太網通信
安裝	DIN導軌支架；可安裝寬導軌(120mm)和窄導軌 (35mm)
工業以太網客戶應用開發	設備定義文件（Profinet和EtherNet/IP）：EDS文件；GSD文件；可在TIA（完全集成自動化）版本13或更高版本的三種掃描模式之間切換的單個示例應用程序，Step7版本5.5，LogixStudio5000版本24西門子IDE的功能塊(FB)：TIA，Step7版本5.5（Step7版本5.5FB應以INT形式接收IO地址）羅克韋爾IDE例行程序

DS3608/3678使用環境

工作溫度	有線DS3608：-22°F 到 122°F/-30°C 到 50°C 無線DS3678：-4°F 到 122°F/-20°C 到 50°C
存儲溫度	-40°F 至 158°F/-40°C 至 70°C
濕度	5% – 95% 相對濕度（無冷凝）
跌落規格	DS36X8：室溫條件下，可承受多次從 10.0 ft/3.0 m 的高度墜落到混凝土地面 DS3678：-20° C 到 50° C 條件下，可承受多次從 8.0 ft/2.4 m 的高度墜落到混凝土地面 DS3608：-30° C 到 50° C 條件下，可承受多次從 8.0 ft/2.4 m 的高度墜落到混凝土地面
滾動規格	可承受從3.3 ft./1.0 m處翻滾7500 次
密封等級	掃描器：IP65 和 IP68，符合適用的 IEC 密封規格,FLB 通訊座：IP65
靜電放電 (ESD)	按照 EN61000-4-2，±20 KV 空氣放電、±10KV, 直接放電、±10 KV 間接放電
環境光抗擾度	0 到 10,037 英尺燭光/0 到 108,000 Lux（直接光照）

DS3608/3678相關法規

環境	RoHS EN 50581: 2012
電氣安全	歐盟安全：EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013； 國際安全：IEC 60950-1: 2005 + A1: 2009 + A2: 2013 美國/加拿大安全性：UL 60950-1，第二版，CAN/CSA-C22.2 No. 60950-1-07
激光/LED 安全	根據 IEC/EN 62471 (Ed 1)，為風險豁免組 LED;根據 IEC/EN 60825-1 (Ed 3)，為 2 級激光;符合 21CFR1040.10 規定
EMI/RFI	IT 輻射：EN 55022: 2010/AC: 2011（B 級）； IT 抗光性：EN 55024: 2010；重工業：EN 61000-6-2: 2005/AC:2005；諧波電流輻射：EN 61000-3-2: 2006 + A1: 2009 + A2: 2009（B 級）；電壓波動和閃變：EN 61000-3-3: 2013；醫用電氣設備：EN 60601-1-2: 2007/AC: 2010, IEC 60601-1-2:2007（已修訂）；無線射頻設備：47 CFR 第 15 部分，B 子部分，B 級 數字設備：ICES-003 第 5 版，B 級

DS3608/3678實用工具和維護

123Scan	通過程序設定掃描器參數、升級固件、提供已掃描條碼的數據并打印報告。
掃描器 SDK	生成功能多樣的掃描器應用程序，包括文檔、驅動程序、測試實用工具和示例源代碼。
掃描器管理服務 (SMS)	遠程管理您的 Zebra 掃描器并查詢其資產信息。
網絡連接	無需其他轉換設備，即可直接將DS3600系列掃描器無縫連接到工業以太網。

DS3608/3678其它

保修	依據 Zebra 硬件保修聲明，DS3608-DPA/DS3678-DPA 享有工藝和材料質量保修服務，期限為：掃描器與通訊座：三十六 (36) 個月，電池：十二 (12) 個月，自發貨之日算起。
建議選擇的服務	Zebra OneCare? 心暢服務 (Select)；Zebra OneCare 心悅服務(Essential)

Zebra 3600系列滿足不同需求的型號

LI3600-SR	標準范圍一維條碼采集
LI3600-ER	擴展范圍一維條碼采集
DS3600-SR	標準范圍一維和二維條碼掃描
DS3600-HP	高性能掃描器，可更遠距離采集一維/二維條碼，并具有OCR、拍照和文檔采集功能
DS3600-HD	采集高密度一維/二維條碼
DS3600-DP	采集直接部件標識(DPM)
DS3600-ER	擴展范圍一維/二維條碼采集
DS3600-DPA	經優化以讀取 DPM和寬一維條碼
DS3600-KD	鍵盤和彩色顯示屏可實現更多功能性
備注:以上的3600都分別有 有線的3608和無線的3678型號
